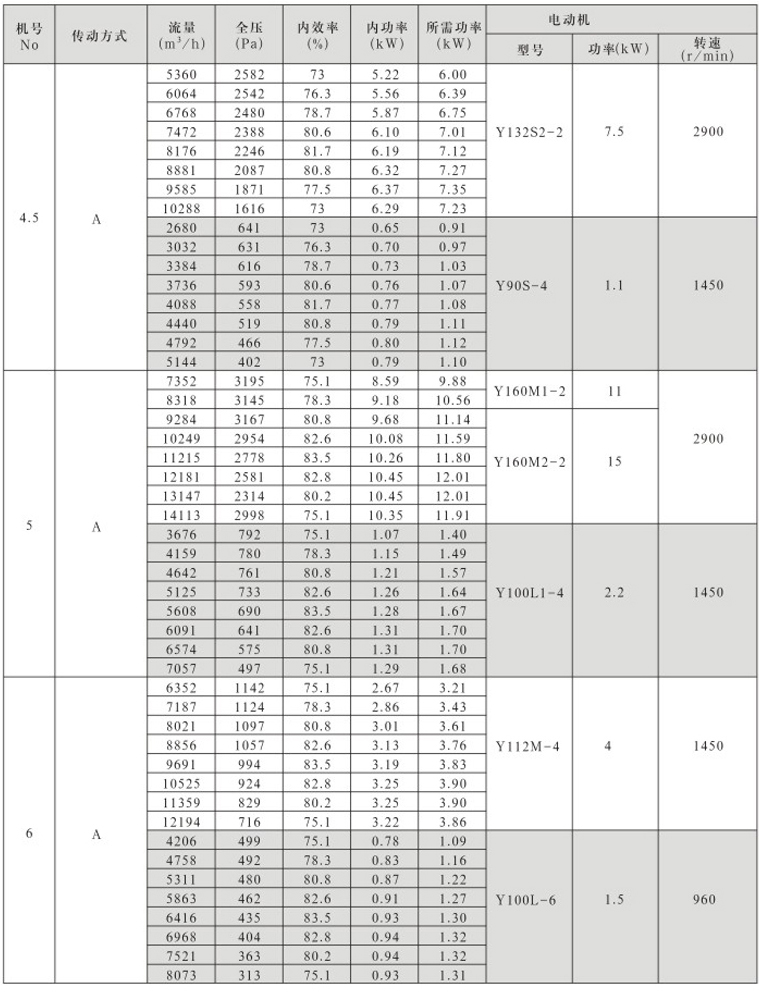

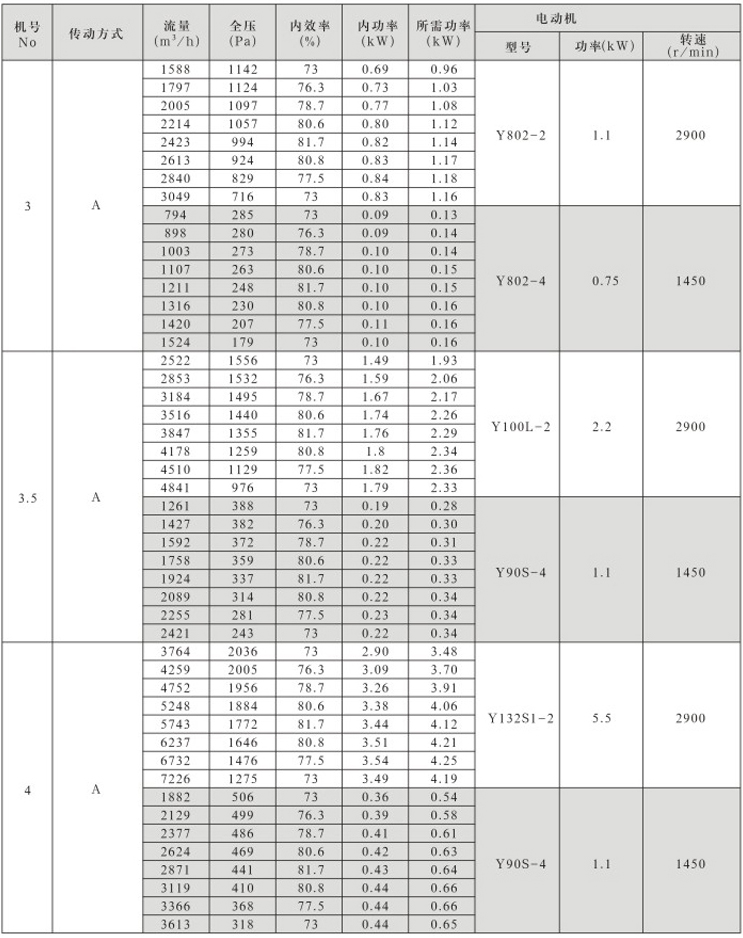

T4-72No.3~6離心通風機性能參數與選用配置表(1)
T4-72No.3~6離心通風機性能參數與選用配置表(2)

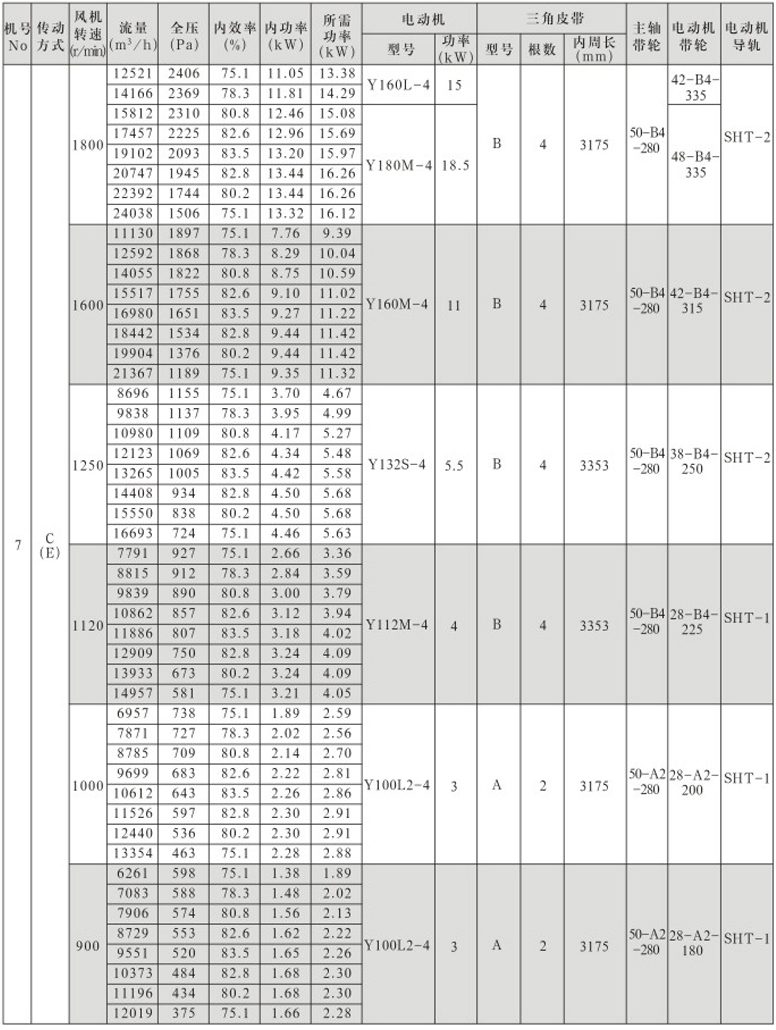

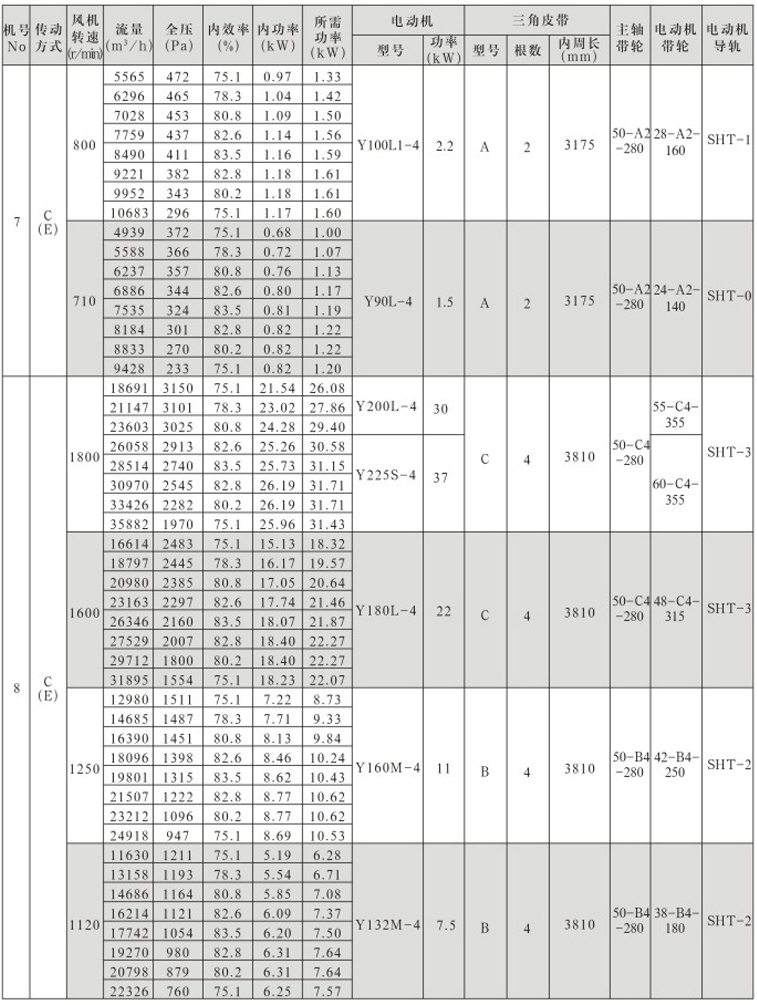

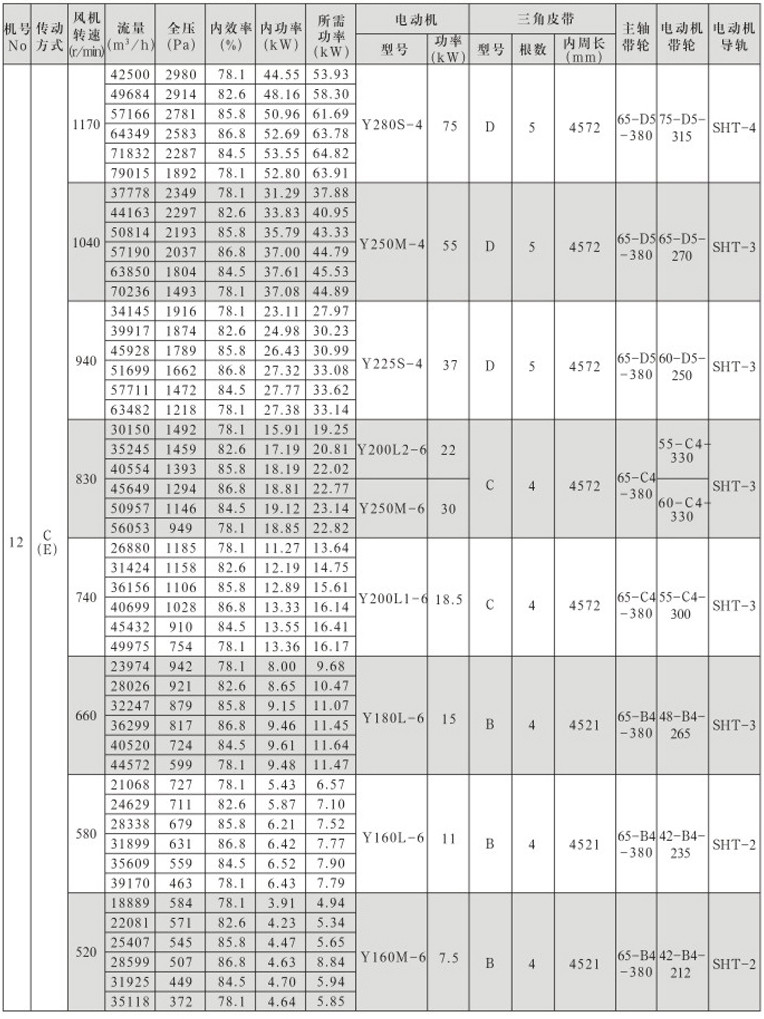

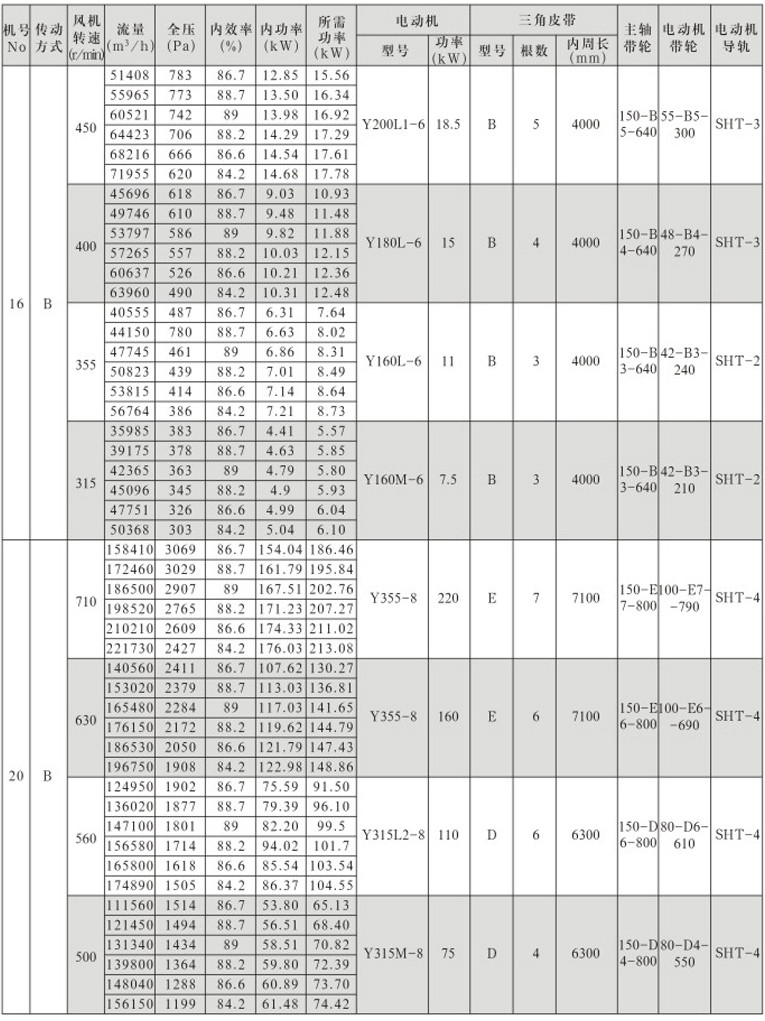

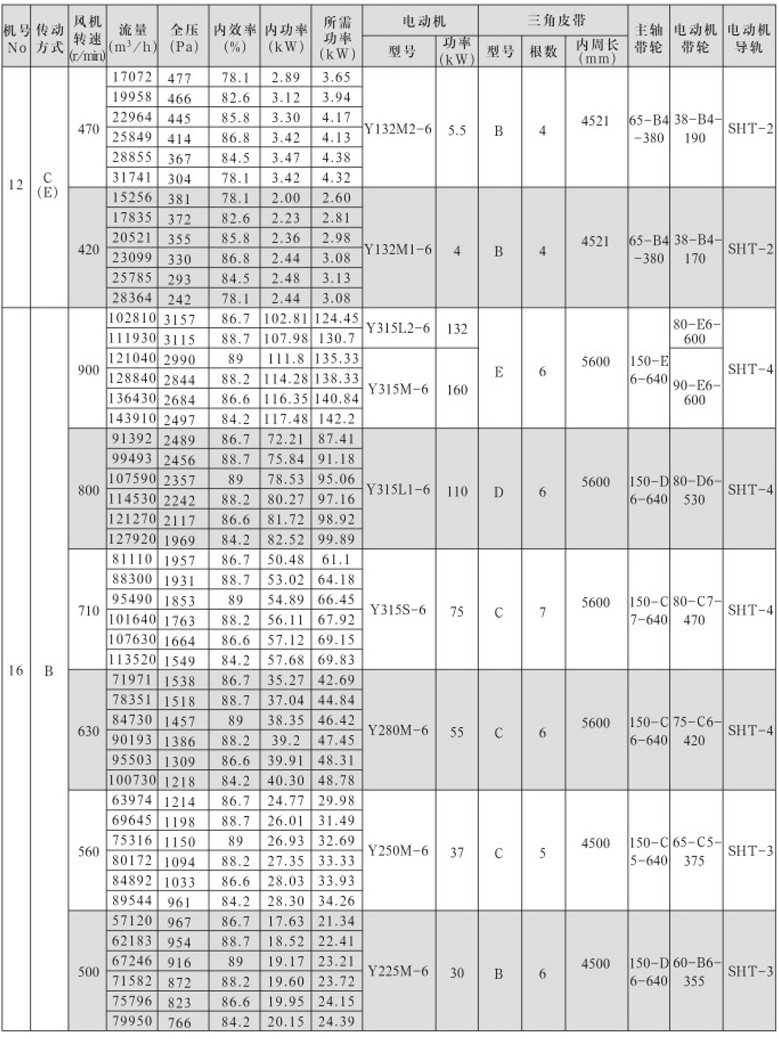

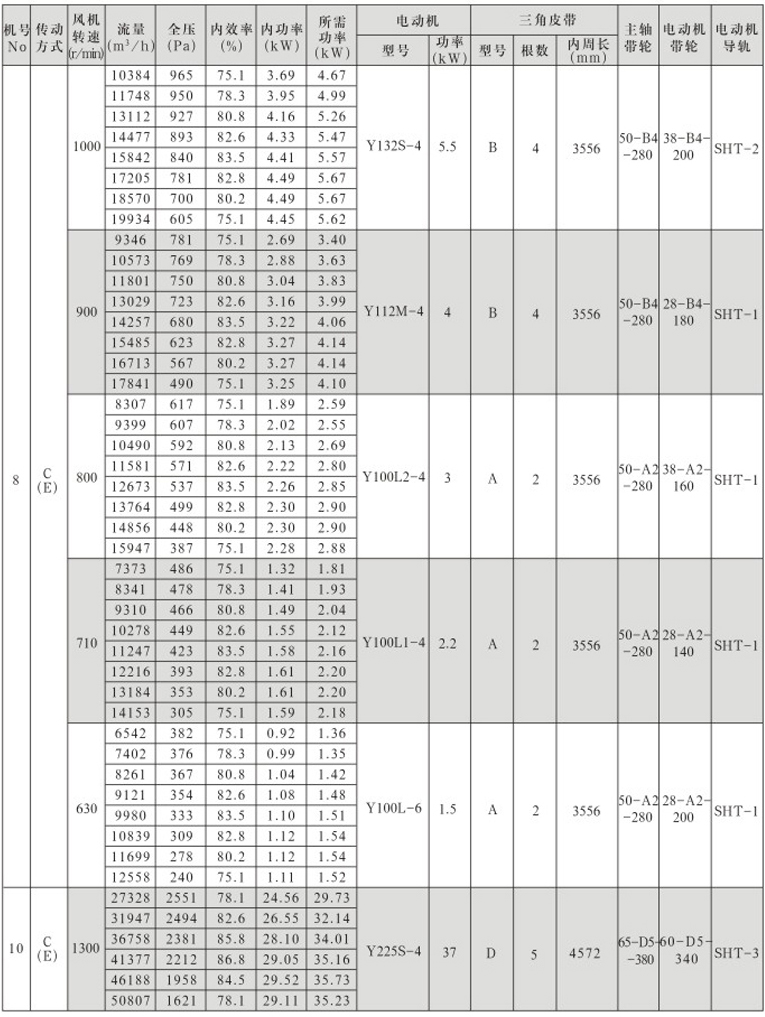

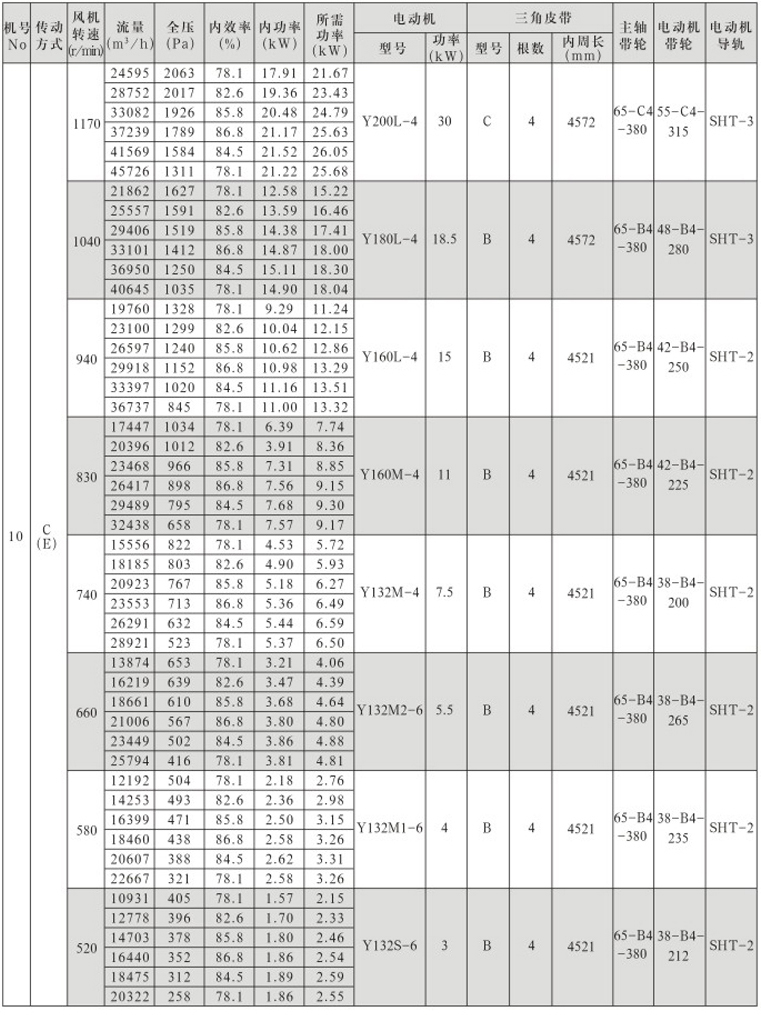

T4-72No.7~20離心通風機性能參數與選用配置表(1)
T4-72No.7~20離心通風機性能參數與選用配置表(2)
T4-72No.7~20離心通風機性能參數與選用配置表(3)
T4-72No.7~20離心通風機性能參數與選用配置表(4)
T4-72No.7~20離心通風機性能參數與選用配置表(5)
T4-72No.7~20離心通風機性能參數與選用配置表(6)
T4-72No.7~20離心通風機性能參數與選用配置表(7)
T4-72No.7~20離心通風機性能參數與選用配置表(8)

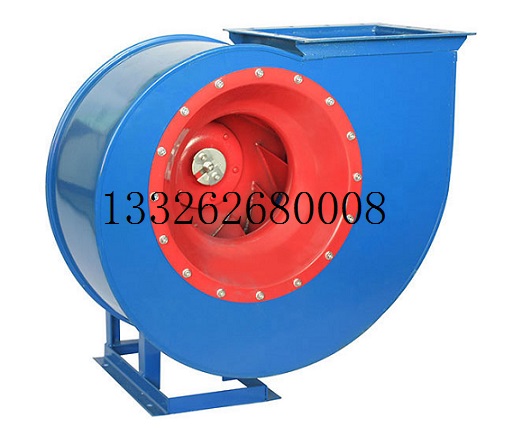

T4-72型離心通風機可作為一般通風換氣用，其使用條件如下：
1、應用場所：作為一般工廠及大建筑物的室內通風換氣，即可用作輸入氣體，也可用作輸出氣體。
2、輸送氣體種類：空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
3、氣體內雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3.
4、氣體的溫度：不得超過80℃。 №3～6出風口位置調整范圍0°～225°，間隔是45°，傳動方式為A式傳動；№7～12的出風口位置制成固定的三種： 0°、90°、180°，不能調整；№7～12的傳動方式為C式傳動。風機可制成右旋轉和左旋轉二種型式。 №3～6風機主要由葉輪、機殼、進風口等部分配直聯電機而組成；№7～12除具有上述部分外，還有傳動部分等。 葉輪由十個后傾的圓孤薄板型葉片、曲線型前盤和平板后盤組成，均用鋼板制造，并經靜、動平衡校正，空氣性能良好，高效率低噪聲，運轉平穩。 機殼做成二種不同型式?！?～12機殼作成整體不能拆開；№14～20的機殼制成二開式，沿中分水平面分為二半，由螺栓聯接。進風口制成整體，裝于風機 的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。傳動部分由主軸、軸承箱、滾動軸承、皮帶輪組成。
|
