YDF系列誘導風機結構說明
1.YDF系列管道式誘導風機結構說明
1）箱體由超硬鋁合金框架與鋁合金三通接頭以鉚接方式組合成架構，再嵌入內夾消聲材料的面板。箱體兩側均附可開啟之檢修門，以提供皮帶調整及維修檢視用，風機與電機之共同底座墊有橡膠防振塊，風機出口并用帆布接頭與箱體聯結，使振動隔離。
2）風機葉輪為離心后彎式葉片，性能符合GB1236-2000等標準，并經靜動平衡校正。
3）軸承使用自潤滑式含油深溝球軸承，免加黃油保養，并固定于風殼側板上，使之適應長期運轉。
4）消音箱直接延伸于高壓風機箱體后側，并由3層消音板間隔成2個通風道，消音材料為超細玻璃棉，內層為鍍鋅微孔板。
5）過濾網采用不銹鋼濾網，可方便拆卸清洗。
6）噴頭由不銹鋼材料制成，噴頭口徑Ф35mm。撓管由1mm鋁合金無縫旋壓成型。
2.YDF系列多風機式誘導風機結構說明
1）葉輪單吸前彎多翼式葉輪，葉片沿回轉方向前傾，其材質以鍍鋅鋼板沖壓成型，再將葉片鉚接組成葉輪。葉輪經動、靜平衡校正，性能符合GB1236-2000等測試標準。
2）機殼材質為優質Q235鋼板，其厚度及強度適合設計上之要求；風機由電機直接帶動葉輪，電機采用優質空調電機。
3）箱體由超硬鋁合金框架與鋁合金三通接頭以鉚接方式組合成架構，箱板采用1mm厚鍍鋅鋼板經折彎制成，表面噴塑。箱體有檢修門。箱體內側貼消音材料。進風口配有集流器，有助于空氣吸入，減小阻力。另配不銹鋼濾網，可方便拆卸清洗。

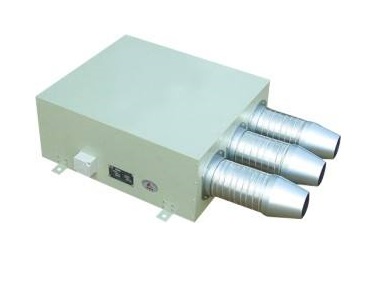

4）噴嘴直接嵌于風機外箱，噴頭由不銹鋼材料制成，撓管由1mm鋁合金無縫旋壓成型。口徑規格分為Ф100mm×2只，或Ф80mm×3只；
YDF系列誘導風機的風量設計
1.YDF系列管道式誘導風機風量設計
1）先計算出樓地板面積及通風量：依建筑技術規則建筑設計施工篇第五章第139條之規定標準換氣量為35m3/h·m2；假如樓地板面積為Y(平方米),則通風剛量為Q=Y×35m3/h·m2。
2）裝置適當臺數抽排風機于送、排風口處（送風機或排風機各總風量等于Q），其中送風機是供給新鮮空氣用，排風機則是排除廢氣用。
3）適當安裝高壓風機與噴嘴：每1000平方米面積，安排管道式風機1臺，每30平方米面積，安裝噴嘴1只；每臺高壓風機可供給約30個噴嘴使用；將高壓風機裝置于某處，再將噴嘴概略平均分布，唯須注意應向出口方安排。
4）高壓風機與噴嘴間經高速螺旋風管聯接，其主干管以35cm為準，支管依次遞減至適當孔徑并以穿梁進行。
2.YDF系列多風機式誘導風機風量設計
1）根據規范地下汽車庫按不小于6次/小時換氣次數確定總風量：
Q=nV m3/H
2）選擇適當?shù)乃团棚L(fēng)機于送排風口處；
3）根據一臺噴流機可以覆蓋100～250平方的原則確定機組數量，當車庫面積較小，且隔墻等障礙物較少時取下限；
4）根據確定的機組數量以及建筑物形式，以氣流從進風口向出風口流暢為原則布置機組；
4.設計說明：
1）噴流導引系統由送風機、誘導風機組、排風機三部分組成。其中送風機是供給新鮮空氣用，誘導風機組是把車庫內空氣攪攔均勻，并把新鮮空氣沿著設計路徑從送風口誘導至排風口，同時把廢氣趕至排風機處；接著排風機把廢氣排至室外。
2）送、排風機的位置宜設于防火分區的兩端。
3）車庫內有直接通向室外的汽車出入口的防火分區，可不設送風機。
4）面積不超過2000m2的地下車庫，可不設置機械排煙系統。
5）設有自動滅火系統的非復式汽車庫，其防火分區的建筑面積可達4000m2。
6）關于排煙風管，由于排煙風管不再兼作排風用，故管內風速可升至20m/s，每個排煙口的覆蓋距離可達30m，最終使得排煙風管的尺寸和密度較常規做法有大幅減少（一般可減少50%），且由于風管間距拉長往往可把排煙風管布置在車庫四周沿墻或其它可以不占用車庫層高的位置。
