根據室內負荷變化，需要相應送入冷風，等溫風或熱風。旋流風口無論在供冷還是供熱時均可通過調節送風角度達到理想的送風效果。
由于風量范圍大，它適合于工業廠房或高舒適性公共場所。旋流風口既可安裝在高大空間的空調區域(如：工業廠房、機場、劇院、銀行營業所等)，也可安裝在層高≥3.80m的室內(如會議室)，尤其適用于送風溫差從-10K至+15K范圍內變化的場所
|
|
| | 橫向送風時的葉片狀態(供冷風) | 送風方向45℃時的葉片狀態(等溫送風) | 垂直方向送風時的葉片狀態(供熱風) |
結構·尺寸·材料 結構

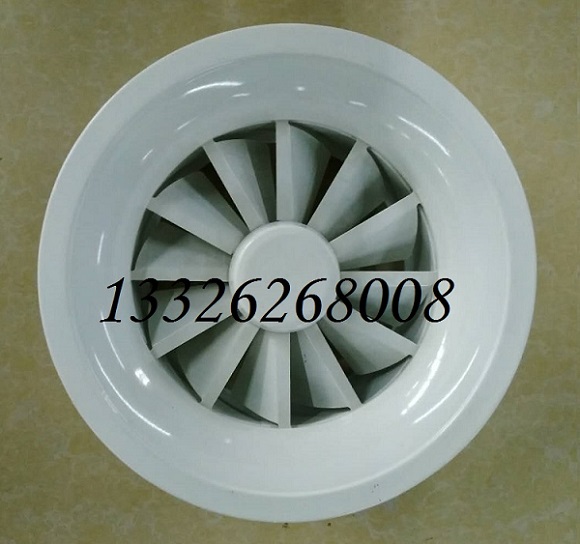

旋流風口有四種規格，正面出風口裝有可調式葉片和散流圈，后帶圓形接管，葉片位置的調節可以通過手動、氣動執行器或電動執行器來完成，靜壓箱有側面開孔或上部開孔兩種，接口為圓形。配有執行器控制時，靜壓箱上另設一個檢修孔。
材料
面板為冷軋鍍鋅鋼板，散流圈為伸拉沖壓鋁制件，表面為純白色(RAL9010)漆。靜壓箱為冷軋鍍鋅鋼板。
安裝
由于旋流風口的多種功能，它既可與天花板平齊安裝，也可懸空吊掛。對于開式網格吊頂，平齊式安裝與懸掛式安裝的送風效果相同，送風角度連續可調。
|
| | 封閉式吊頂平齊安裝，橫向和垂直兩種送風方向 | 懸掛式安裝：如工業廠房，送風角度連續可調 |
|
| | 伸出封閉天花板300mm，送風角度連續可調 |
|
符號定義，噪聲頻譜參數
相對頻譜△L
噪聲數據 例：已知參數
規格400 每個風口的風量V=250I/s
求：氣流噪聲Lw的倍頻級
圖2：聲功率和壓力損失
LWA=41dB(A)
△pt=25Pa
出風口有效風速veff:
|
|
供熱時的技術數據 例
已知數據：
型號CY(直接從頂部連接)： 規格400
每個風口的風量 V=400I/s
送風溫差：
橫向供冷時： △tZ=-8K
垂直供熱時： △tZ=+15K
室內噪聲要求聲功率： LWA=45dB(A)
風口的間距： A=3,00m
風口中心到墻的距離 X=1,50m
風口面板到人員停留區的距離 H1=2,70m 圖2：聲功率和壓力損失
LWA=42dB(A)(LWNC=36NC)
△pt=34Pa
所選擇的42dB(A)聲功率低于所要求的45dB(A)。計算室內噪聲時，還必須考慮風口的數量和室內的吸收系數。 | 圖8：垂直送風時的最大射流長度
V=400I/s
△tz=+15K
H1max=4,1m
供熱時暖風可直達人員停留區
圖10：供冷時人員停留區的風速
A=3.00m
H1=2.70m
v=0.17m/s
圖14：墻面風速和溫度比
L=A/2+H1=1.50+2.70=4.20m
vL=0.29m/s
△tL/△tZ=0.10
△tL=-8×0.10=-0.8K |
氣流數據
下面圖表適用于供冷工況，橫向送風和懸掛式安裝的情況。
送風溫差：等溫至-10K
修正系數：若風口平齊安裝于吊頂內，那么vH1，vL以及
△tL/△tZ的數值都須乘以1.4。 |
|
訂貨須知
訂貨說明
旋流風口裝有可調式導流葉片，帶有散流圈，根據葉片
的不同狀態可送出橫向、斜向或垂直方向的旋轉氣流，
適合安裝于高度≥3.8m的室內，尤其適合于送風溫差在
-10K至+15K范圍內不斷變化的場所，面板上的導流片可
通過手動、電動或氣動裝置調整，靜壓箱有側面或頂部
兩種接口型式供選擇。
材料：
面板采用冷軋鍍鋅鋼板，散流圈為鋁制件，風口面板、
散流圈，接管均經過表面處理，噴涂純白色(RAL9010)
漆，靜壓箱也采用冷軋鋼板。 |
